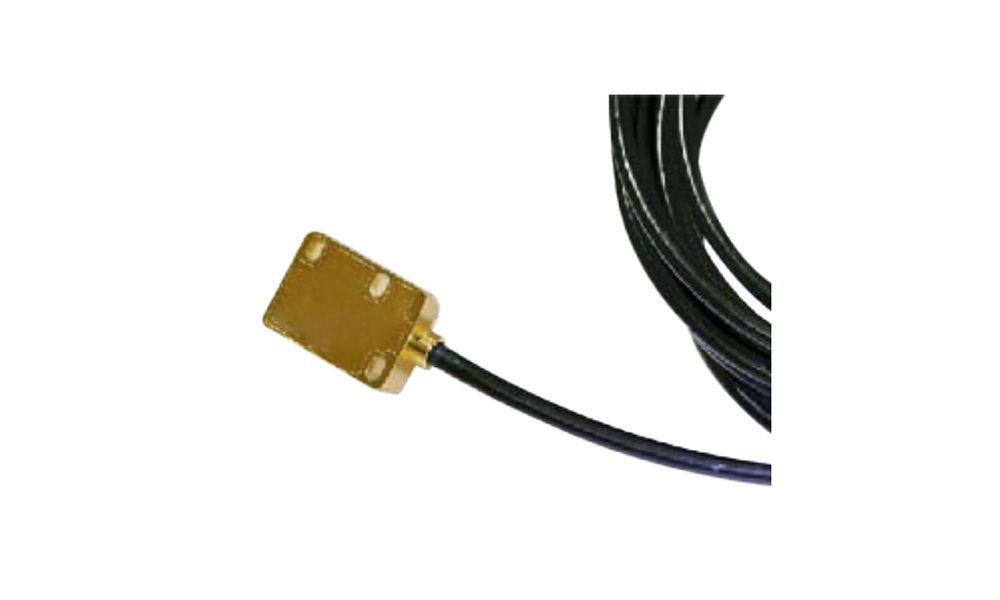

磁栅传感器
MSC200/500 系列
产品介绍
非接触、高速测量
用户分辨率可选
内置 LED 状态灯指示
优极强的抗污和抗油能力
选简易的安装方式
极好的经济性
尺寸图
技术特性
| 读磁头 | MR520 | MR521 | MR522 | MR523 |
| 配套磁尺 | MSC500 | |||
| 分辨率 | 5μm | 10μm | 25μm | 100μm |
| 工作电压 | 5~30V DC | |||
| 输出信号 | A、/A、B、/B、Z、/Z | |||
| 精度指标(20℃) | ±35μm/m | |||
| 重复精度 | Max.±1个单位分辨率(单方向) | |||
| 测量长度 | 用户指定(无限制) | |||
| 安装间隙 | Max.2.5mm | |||
| 移动速度 | Max.25m/s | |||
| 空载电流 | Max.30mA | |||
| 输出电流 | Max.50mA(每路信号) | |||
| 电缆线 | PUR超柔电缆线、超高弯曲性能 | |||
| 工作温度 | -20℃~+85℃ | |||
| 保护等级 | IP68 (IEC60529:2001) | |||
| 线胀系数 | ~10.5 10-6/K | |||
| 抗干扰(EMC) | Electrostatic discharge(ESD: EN61000-4-2); Radio-frequency(EN61000-4-3,EN61000-4-6); Electrical fast transient(EFT: EN61000-4-4); Surge(EN61000-4-5); Power frequency magnetic field(EN61000-4-8); |
|||
